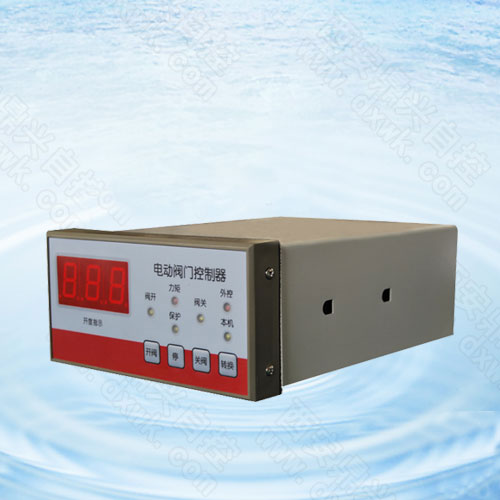

BFBS型電動閥門自動調節控制器
- 產品品牌 鼎興
- 產品型號 BFBS
- 產品描述
電動閥門控制器是一種控制閥門開度的裝置，閥門控制器與電動閥門組成調節系統。...
一、概述
BFBS型控制器是依外輸入4~20mA控制電流控制閥門開度的電動閥門控制器。它與普通電動閥門一起構成可調節型電動閥門系統。其外輸入控制電流可由計算機、PLC或自動化儀表(以下統稱控制系統)給定，控制器比較外輸入給定電流和閥位電流，確定閥門運動與否直至閥門開度與給定電流的定義開度一致。
二、特點
1．開度、輸入數字顯示，零點滿度自動設定。閥開、閥關、自動/手動、力矩/保護LED顯示。
2．按鍵音提示；開、關向出力矩保護及事故(電機過電流、電機過熱、堵轉等)保護聲光報警(帶消音功能)。
3．開、關向工作過程閃光提示。
4．根據外控輸入自動調節閥門開度。
5．電源相序自動邏輯校正。
6．可以根據客戶要求出廠時設定電動閥門由全關位置啟動開閥時超越力矩，使電動裝置以最大力矩打開閥門(此功能可解決閥門長時間不用出現粘滯等故障)；可以根據客戶要求出廠時設定電動閥門由非全關位置啟動關閥時超越行程，使電動裝置以最大力矩關閉閥門(對于楔形、金屬密封等閥門非常適用)。
7．外形及安裝尺寸、外電路接線與前期產品完全兼容利于老用戶產品更新?lián)Q代。
三、技術數據
1．電源電壓：220V/50Hz（單相） 380V/50Hz（三相四線）
2．控制功率（電源）見表：
3．輸入控制信號：4~20mA，輸入阻抗：≤200Ω
4．輸出反饋電流：4~20mA，負載能力：≥250Ω
5．工作環境：
● 環境濕度：-10~+40℃
● 相對濕度：≤80% （20℃±5℃）
● 周?chē)缓袕?qiáng)腐蝕性、易燃易爆介質
6.靈敏度及死區：根據不同的系統自動調節。

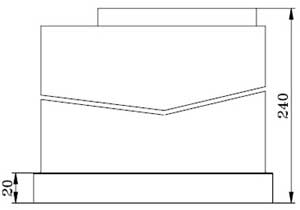

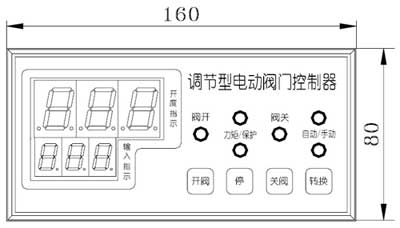

7.尺寸：見圖
屏裝開孔尺寸：152+1mm×76+1mm
| 型號 | 控制電流（A） | 控制電機功率（KW） |
| DFZK-2 | I≤5 | P≤1.1 |
| DFZK-3 | 5＜I≤10 | 1.1＜P≤3 |
| 控制電流＞10A可另行訂貨 | ||
四、安裝與調試
●原則：
1．安裝人員必須持有電工安全操作證，按有關規范安裝。
2．機箱內部有高壓，務必接妥PE保護接地端，非專業人員請勿帶電拆卸機箱。
●安裝：
1．首先必須保證電動裝置機械部分已經調試完并且能正常工作。
有關電動裝置機械部分的調試請見相關使用說明書。
2．將您選購的控制器按圖將其安裝固定。

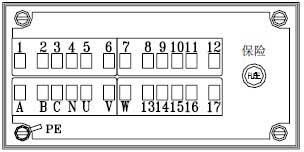

3．用電纜按參照本說明書所附電原理圖將控制器端子和電動裝置的端子連接起來。在端子10號、11號接入輸入控制電流，正極接10號端子，負極接11號端子。在端子8號、9號接入一個電流表，正極“+”接8，負極“-”接9號。（測量閥位輸出電流）
4．把三相電源分別接到A、B、C、N端子上。
5．手動調節：確認接線無誤后，接通電源，檢查控制器是否設置在“手動”狀態，如果不是請按動轉換將控制器設置為“手動”狀態。用手輪將電動閥門開啟至約50%開度�？刂破鞒醮瓮姇r(shí)按動開閥按鍵電動裝置運行有兩種可能：一種可能是按正確方向運行，閥開指示燈閃亮，電動裝置開向運行直至全開位置停止，閥開指示燈常亮。開度顯示自動設定為100%。按動關閥按鍵電動裝置關向運行，閥關指示燈閃亮，電動裝置關向運行直至全關位置停止，閥關指示燈常亮，開度顯示自動設定為0%。另一種可能是按錯誤方向運行，雖然閥開指示燈閃亮，但是電動裝置卻向關向運行，直至全關位置停止。出現這種情況不用急著調換電源相序，因?yàn)檎{(diào)節型控制器具有電源相序自動邏輯校正功能。
6．電源相序自動邏輯校正功能：當控制器實際運行方向與正確方向悖行時，讓其運行到全關或全開位置，此時控制器自動邏輯校正電源相序3秒鐘設定正確開度與方向。邏輯相序校正功能只能用在調試過程中，如果相應的閥門很重要建議人工調整相序！
7．自動運行：接入外控輸入信號，將控制器設置成“自動”狀態，調節輸入信號，電動閥門應能自動根據輸入 信號的變化而運行。至此控制器與電動裝置的安裝調試完畢。
8．電動裝置在開向或關向運行中，按動停按鍵電動裝置將停止在此即時位置。在電動裝置靜止?fàn)顟B(tài)時按動此鍵 為消音。
9．每臺控制器配電應配備一臺空氣開關。
10．電裝廠家的控制電路不盡相同，但是在本控制器中通過端子接線的不同組合均可（訂貨說明）得到解決。

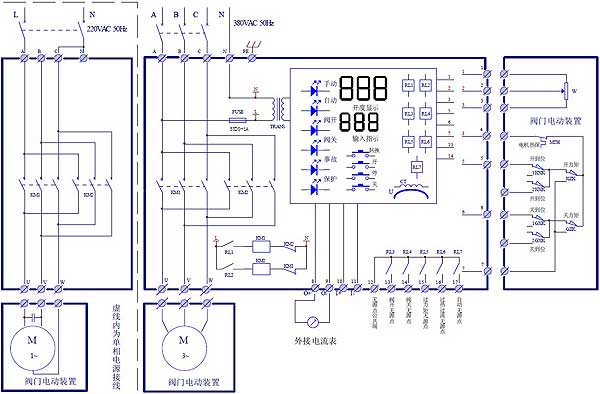

控制器原理圖：

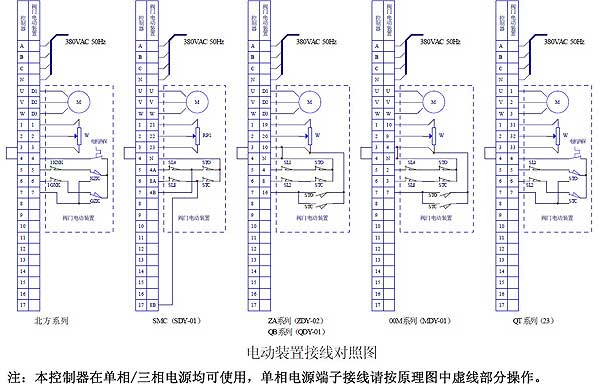

控制器三相接線對照?qǐng)D：
