DX1200型差壓變送器
更新：2017-8-3 17:37:05 點擊：
- 產品品牌 鼎興
- 產品型號 DX1200
- 產品描述
差壓變送器增加了三位半LED現場壓力顯示，差壓變送器具有良好的特性。...
產品介紹
一、產品描述
DX1200型差壓變送器的敏感元件是一個固態壓阻敏感芯片，在芯片和兩個波紋膜片之間充有硅油，被測差壓作用到兩端波紋膜片上，通過硅油把差壓傳遞到敏感芯片上，敏感芯片通過導線與專用放大電路相連接，利用半導體材料的壓阻效應實現差壓與電信號的轉換，適用于石化、水文、電力等管道流體壓差、水位差的測量。特點是體積小、重量輕、安裝方便。
二、技術指標
| 測量范圍 | 0～0.01…5MPa |
| 輸出形式 | 4～20mADC(2線)，0～5VDC（3線或4線），0～10mADC（3線或4線） |
| 精確度 | ≤±0.25%FS（典型）；≤±0.5%FS（最大）； |
| 年穩定性 | ≤±0.1%FS（典型）；≤±0.2%FS（最大）； |
| 過載能力 | 150% |
| 供電電壓 | 12～28VDC(典型：24VDC) |
| 補償溫度 | -20℃～+70℃ |
| 工作溫度 | -40℃～+85℃ |
| 絕緣電阻 | >100MΩ/50V |
| 絕緣強度 | >500MΩ/500V |
| 壓力連接 | M20×1.5，M12×1，G1/4，G1/2，（內螺紋） |
| 電氣連接 | 赫斯曼插頭或電纜線 |
| 外殼保護 | IP65 |
| 防爆等級 | ExiallCT5 |
| 使用介質 | 與316不銹鋼相兼容的流體 |

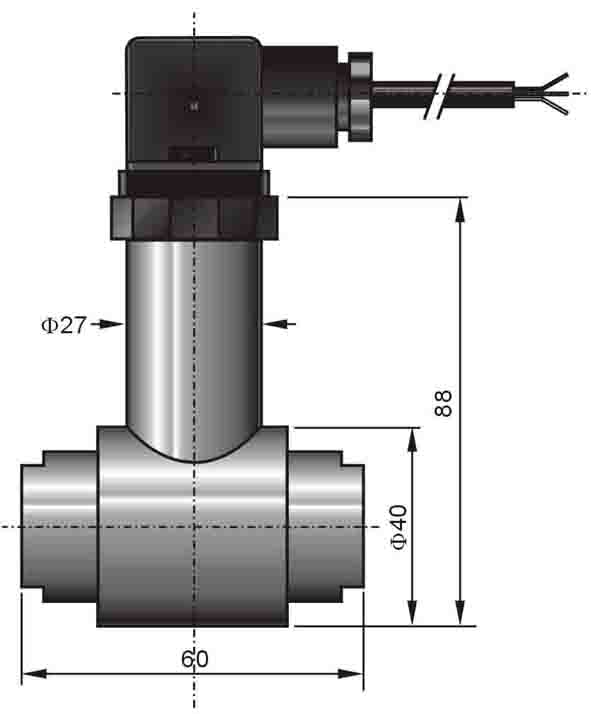

三、外型結構

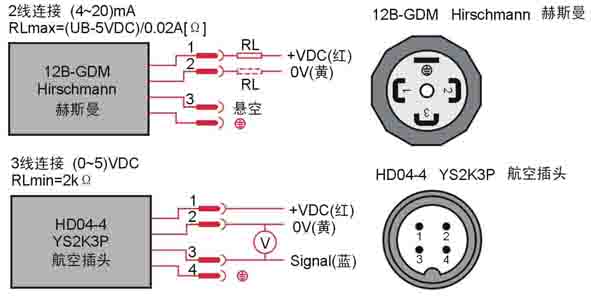

四、電氣連接
五、應用范圍
